一級能效立體卷鐵心與S11國標變壓器對比

節能變壓器介紹：

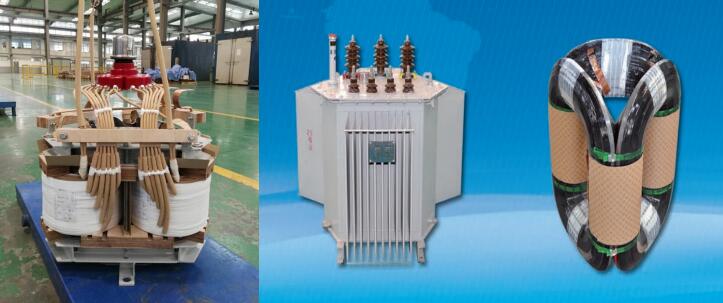

10kV一級能效非晶合金立體卷鐵心變壓器

油浸式非晶合金立體卷鐵心一級能效產品，采用非晶合金帶材+整體閉口立體卷制結構，三相磁路完全對稱、無疊片接縫氣隙，徹底減少磁滯損耗與渦流損耗。空載損耗大幅降低、節能核心突出；空載電流極低，勵磁務工損耗小，有效降低電網無功壓力、減少無功補償設備投入；整體卷制閉口鐵心，低噪音、低振動、運行可靠；抗短路能力強；立體三角結構布局緊湊、體積小，壽命長、運維成本低。

非晶合金立體卷鐵心變壓器生產線:

自主研發：取向剪切設備、帶材卷繞設備，非晶合金鐵心卷繞我司采用矩形卷繞、一次成型，大大提高鐵心卷繞效率，已實現非晶合金立體卷鐵心變壓器量產。

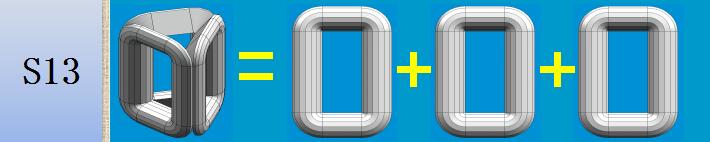

鐵心(立體卷鐵心變壓器結構)

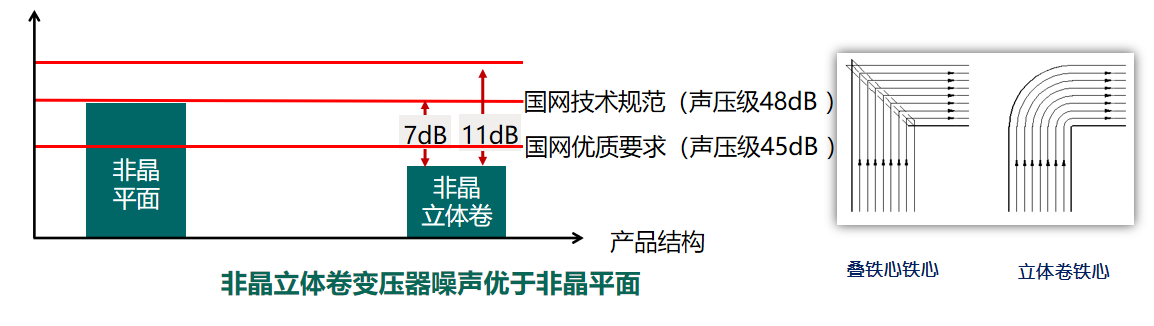

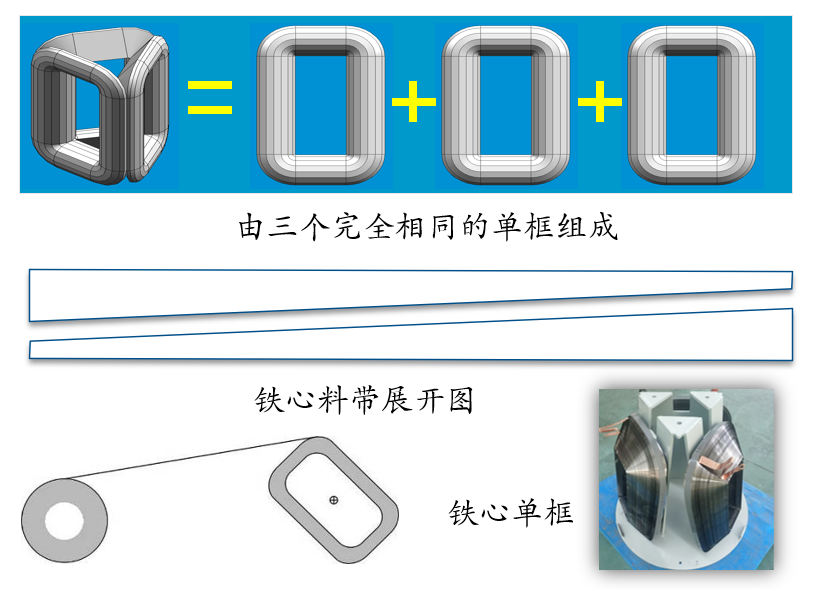

立體卷鐵心是由幾種梯形料帶依次卷繞而成，料帶之間非常緊密， 料帶的導磁方向與鐵心的磁路方向完全一致，鐵心卷繞成型后，拼裝固化成為一體，沒有接縫，工作時振動小，減少了疊鐵心因磁路不連貫而發出的噪聲， 可使噪聲降低到最低限度。 平均比國標降低了5dB (A)～10dB(A)。

  節電效益:

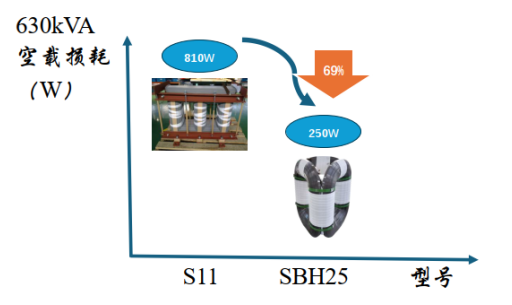

           以一級能效630kVA為例，計算經濟效益如下：

                                                                                        損耗節省量：（810+6200）W*1.1-（250+5020）W=2441W

                                                                                        全年節省量：2441W*24h*365天/1000=21383kWh（電費：1RMB/kWh）21383*1=21383元

                                                                                        備注：用電價格按平均1元計算。

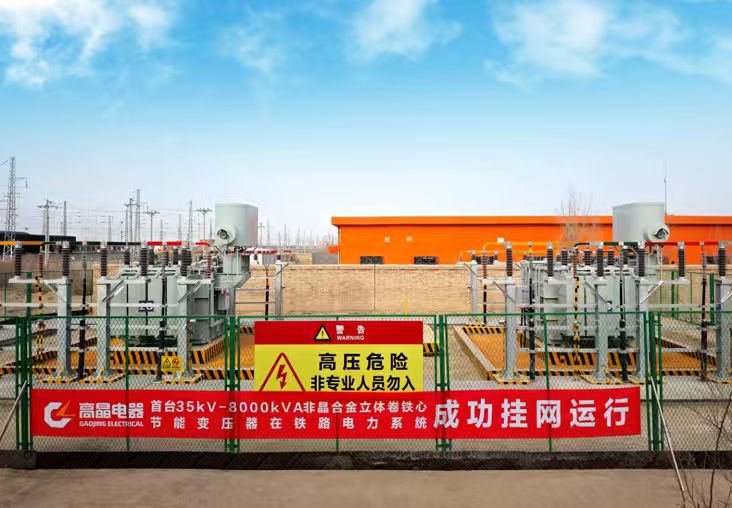

        35kV一級能效非晶合金立體卷鐵心變壓器產品
